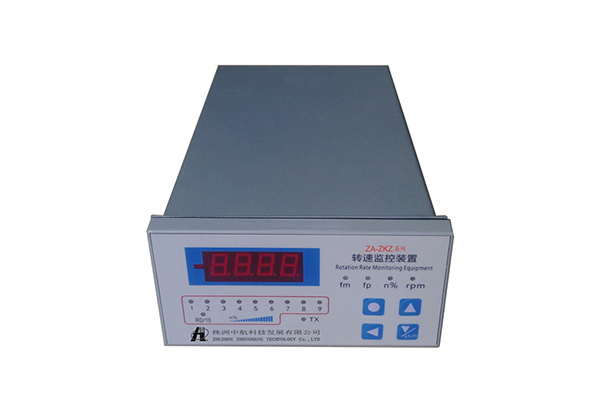

ZA-ZKZ系列轉速監控裝置外接轉速脈沖傳感器、電壓互感器信号，實時監測水輪發電機組的轉速，并在機組各轉速點輸出開關量信号和與機組轉速對應的模拟量信号，為自動開、停機及電廠監控系統服務。

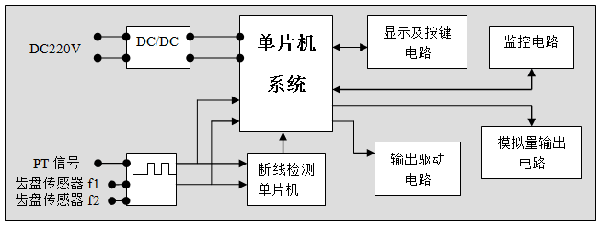

功能原理
齒盤信号輸入回路經光電隔離，整形變換後送入單片機，CPU根據精确的時間測算機組的機械旋轉速度，再換算成對應的電氣頻率，轉速百分比。
殘壓信号經變壓器隔離、限幅、放大整形後送入單片機，CPU根據信号周期的時間測量計算相應的電氣頻率值，再換算成百分比值。
産品特點
1.ZKZ系列轉速監控裝置集頻率表、轉速表、轉速繼電器、轉速測試儀表于一體，是多用途轉速監控儀表；
2.轉速測量采用了高性能微處理器CPU為核心測量器件，運用了變閘門側周期的先進測量方法，具有測量精度高、實時性強的優點；
3.裝置測控精度隻決定于晶振的誤差和穩定性，因此轉速接點出口值可保持長期運行而不變化；
4.轉速接點輸出采用回差閉鎖方式防止波形畸變引起輸出誤動作，根據電廠運行需要，可以在現場方便地對10個轉速出口值進行一定範圍的整定；
5.各接點可設置報警方向，可選大于設定值或小于設定值動作，十分靈活；
6.該具有标準4～20mA 電流輸出和RS485（MODBUSRTU），可方便的與上位機通選連接，帶有通訊指示燈，正确響應時亮起；
7.具有蠕動報警功能，不用時可做一般報警使用，蠕動判定時間可設定等；
8.具有零轉速測試功能，判斷阈值和判斷時間都可以設定；
9.可顯示大軸實際轉速RPM，直觀了解機組運行情況；
10.可檢測傳感器是否斷線，共用裝置故障接點向外報警。
技(jì )術參數
測量信号路數： 一組脈沖信号（測正反轉接兩支探頭）
一路PT信号（或永磁機信号）
測量頻率範圍： 0.5～150Hz
測量精度： 非線性度＜1%，轉速死區＜0﹒02%
數顯内容： 發電機頻率，轉速百分比，各路輸出整定值
開關量輸出信号：轉速值信号：9路，每點可由用戶在所定範圍内整定；
蠕動監測信号：1路，轉速在0.05%～1%Ne時接點閉合；
裝置電源故障報警信号：1路，異常時接點閉合反轉報警信号：1路，
反轉時接點閉合。
模拟量輸出： 4～20mA(對應于機組轉速-200%Ne～200%Ne)
輸出接點容量：5A/250VAC，5A/30VDC
通訊輸出： RS485（MODBUS RTU）
工作環境： 溫度0～50℃ 濕度＜85%

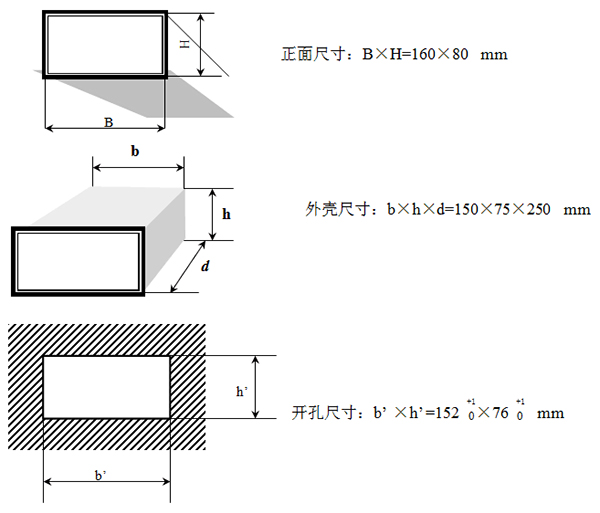

外形尺寸： 盤裝160×80×250mm
工作方式： 連續
電 源： DC110～340V或 AC85～265V/50Hz
功 耗：<10W
面闆說明
前面闆示意圖如下：
①四位數碼管，顯示參數；
②性質指示燈，每一燈亮，分别指示數碼管當前顯示内容。fp燈亮：顯示值為PT輸入信号頻率； fm燈亮：顯示為脈沖信号頻率；fp和fm亮紅燈表示線路故障。n％燈亮：顯示值為轉速百分比；rpm燈亮：是以轉每分鍾為單位來顯示主軸轉速；
③節點輸出指示燈，指示當前信号觸發了哪些接點報警輸出。未接入轉速，下限報警不會立即生效，待到轉速上升到達額定轉速（或超過J3以上的上報警）再下降才會啓用下限報警。重新測試可裝置斷電或按功能碼001确定後清理所有報警回到初始狀态；
④蠕動監測信号RD：在零轉速報警後，達到設定數值并持續設定時間後接點閉合；
⑤通訊指示燈，僅Modbus通訊成功一次時閃爍一次；
⑥檢測到斷線後裝置将挂起，保持示數和報警。
【●】：按此鍵，進行參數設置；
【◄】：設置狀态有效時按此鍵，顯示内容閃動位向右移動一位；
【▲】：設置狀态有效時按此鍵，設置參數值加一；
【▼/shift】：設置狀态有效時按此鍵，設置參數值減一；設置狀态無效時，
按此鍵，可切換采樣通道和顯示内容，顯示燈也随之依此在fp,fm,Ne%和rpm之間相應切換。

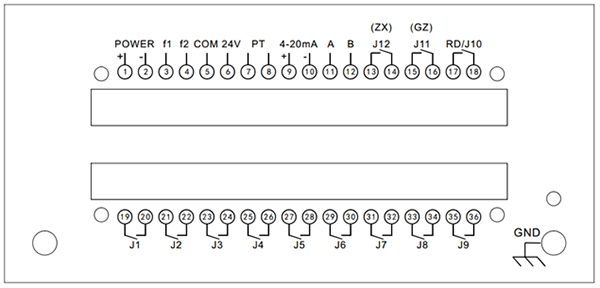

後前面闆示意圖如下：
端子接線說明
1.“電源”：本儀器無電源開關，電源接上以後便長期連續運行。
2.“PT ”： 接入電壓互感器測量信号 (使用屏蔽電纜接入測量信号)。
3.“f1” “f2”：為脈沖輸入信号。
4.“COM”為脈沖傳感器信号地。
5.“24V”：為脈沖傳感器供電電源。
6.“4~20mA”：電流輸出對應機組-200%～200%Ne轉速。
7.“A、B”：為RS485通訊端口,“GND”接機殼（大地）。
8.“J1～J9”：輸出接點端子（SPST） J9為飛逸動作接點。
9.“J10”：接點：蠕動監測接點，監測到蠕動後接點閉合。
10.“J11”：接點：常開接點，裝置電源故障報警或斷線時接點閉合；
11.“J12”：接點：常開接點，齒盤反轉時接點閉合。
設備安裝
脈沖傳感器安裝
脈沖信号的獲取，需要在發電機大軸上固定一個加工的齒盤，通過齒盤與發電機同步轉動讓光信号通過與遮斷從而獲取電脈沖信号。齒盤的加工可依現場的實際确定，齒的寬度要求大于20mm，齒的高度也要求大于20mm。

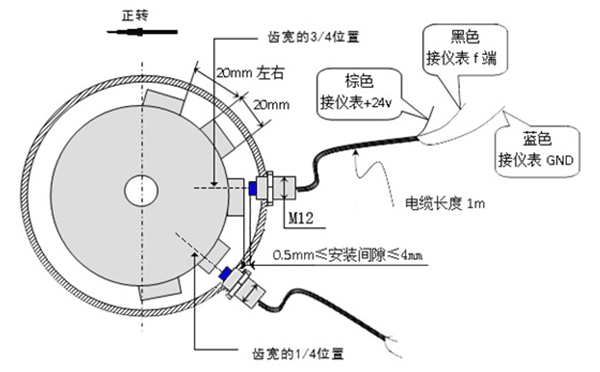

脈沖傳感器要求與齒盤垂直安裝，同側安裝兩支，其與齒盤的垂直間距大于0﹒5mm，小于4mm。安裝示意圖如下：
傳感器輸出三根線，其中棕線為+24V，黑線為信号線，藍線為地線。
